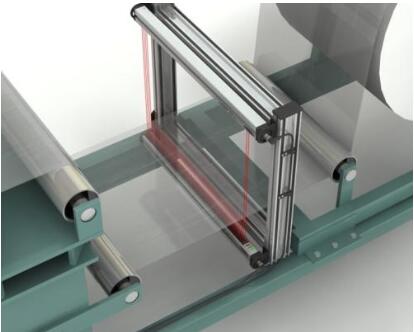

測量光幕由發射器產生的探測光形成，光陣列沿長度方向形成，控制器及其軟件以掃描方式與控制器及其軟件相結合，以實現監測和測量物體形狀和大小的功能。該測量光幕測量系統需要配備一個控制器才能正常工作，控制器使用軟件對設置進行編程。該控制器可以提供多種掃描模式和檢測分析模式。此外，還可以通過串口連接將控制或掃描結果與PLC或計算機通信--此外，還可以訪問觸發信號來控制掃描過程。

　　性能特點：

　　高度自動化：自動測量車輛輪廓長度、寬度、先進尺寸測量過程不需要人工干預。

　　快速：集成并行算法的軟件在多CPU高性能工業計算機上運行。自動測量每輛低速(3-7公里/h)汽車的外形尺寸(包括集裝箱柵欄的高度)大約需要5-25秒。

　　測量精度高：測量精度≤±20mm，可以滿足國家經貿委文件(國經貿產業[2002]768號)《關于進一步加強車輛公告管理和注冊登記有關事項的通知》中第三條第（八）項第1款:車輛產品尺寸公差允許范圍±1%的要求。

　　檢測過程可視化：將車輛三維輪廓圖和尺寸數據動態顯示在計算機屏幕上，根據國家標準GB 1589-2004"道路車輛外形尺寸、軸載和質量限值"，可以進行數據處理--位置燈和后視鏡的影響容易過濾，測量結果存儲在數據庫中，便于查閱和審核。

　　實用性強：通過檢測方法使用"不停車"，驅動程序操作要求低，設備安裝不占用空間，測量系統具有明顯的先進性--穩定性和可靠性高，可擴展性和靈活性好，校準和維護方便，使用壽命長，軟件采用Windows操作系統，采用可視化編程工具和SQL數據庫，人機界面的合理檢測功能強大，檢測效率高，操作簡單，易于維護，可擴展性強，網絡兼容性高。
